คำอธิบายผลิตภัณฑ์

ฟิวส์ PPTC Polyswitch แบบรีเซ็ตได้ 16V หรือที่เรียกกันทั่วไปว่า Polyswitch เป็นส่วนประกอบอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อปกป้องวงจรไฟฟ้าจากสภาวะกระแสไฟเกิน ทำงานโดยใช้วัสดุโพลีเมอร์ที่มีค่าสัมประสิทธิ์ความต้านทานอุณหภูมิเป็นบวก ซึ่งหมายความว่าเมื่อกระแสที่ไหลผ่านอุปกรณ์เพิ่มขึ้น อุณหภูมิของโพลีเมอร์ก็จะเพิ่มขึ้นด้วย ส่งผลให้ความต้านทานเพิ่มขึ้น

คุณสมบัติ

อุปกรณ์ตะกั่วเรเดียล

วัสดุฉนวนอีพอกซีโพลีเมอร์หน่วงไฟที่บ่มแล้ว ตรงตามข้อกำหนด UL 94V-0

แพ็คเกจจำนวนมาก หรือเทปและม้วนที่มีในรุ่นส่วนใหญ่

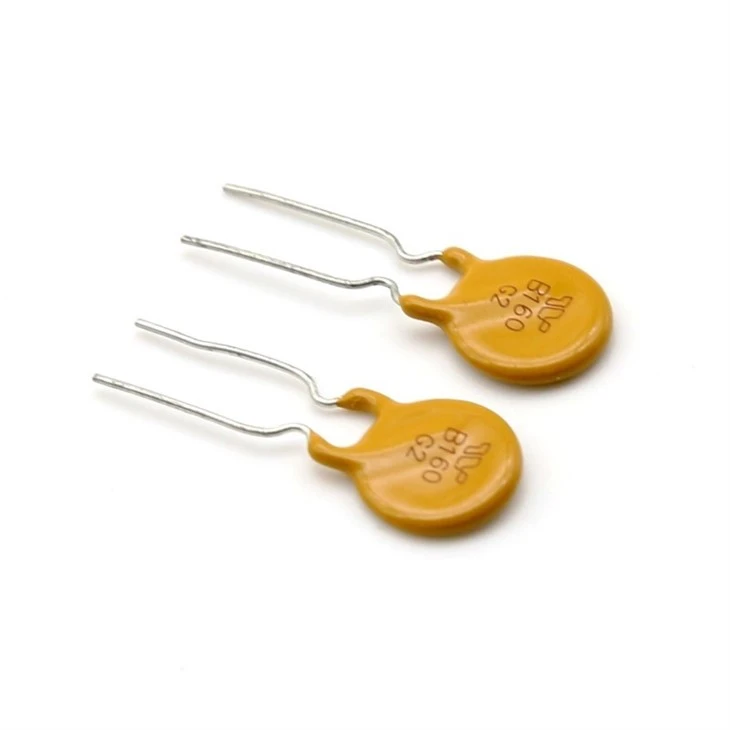

10A PPTC Resettable radial lead Fuse

รายละเอียดของการทำงานของฟิวส์ PPTC

1. สถานะการทำงานปกติ:เมื่อวงจรอยู่ในสถานะการทำงานปกติและกระแสไฟฟ้าอยู่ในช่วงที่ปลอดภัย ฟิวส์ PPTC จะมีความต้านทานต่ำ ช่วยให้กระแสไหลผ่านได้โดยไม่มีแรงดันตกหรือเกิดความร้อนอย่างมีนัยสำคัญ

2. สภาพกระแสเกิน:หากเกิดเหตุการณ์กระแสเกิน เช่น ไฟฟ้าลัดวงจร หรือกระแสไฟกระชากเนื่องจากฟอลต์ กระแสที่ไหลผ่านฟิวส์ PPTC จะเพิ่มขึ้นอย่างมาก เมื่อกระแสเพิ่มขึ้น อุณหภูมิของโพลีเมอร์ใน PPTC ก็จะเพิ่มขึ้นเช่นกัน

30V 09A resettable PolySwitch PPTC Fuses

3. ระยะการเปลี่ยนผ่าน:เมื่ออุณหภูมิของโพลีเมอร์เพิ่มขึ้น ความต้านทานก็เริ่มเพิ่มขึ้น การต่อต้านที่เพิ่มขึ้นนี้ทำหน้าที่เป็นกลไกในการควบคุมตนเอง ฟิวส์ PPTC เข้าสู่สถานะเปลี่ยนผ่านซึ่งความต้านทานเพิ่มขึ้นอย่างรวดเร็ว ความต้านทานที่เพิ่มขึ้นอย่างกะทันหันนี้ทำให้เกิดแรงดันไฟฟ้าตกคร่อม PPTC อย่างมีนัยสำคัญ ซึ่งจะช่วยจำกัดกระแสที่ไหลผ่านวงจร

4. ข้อจำกัดปัจจุบัน:ความต้านทานที่เพิ่มขึ้นและแรงดันตกคร่อมฟิวส์ PPTC จะจำกัดกระแสให้อยู่ในระดับที่ปลอดภัยได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยปกป้องวงจรและส่วนประกอบที่เชื่อมต่อจากผลกระทบที่สร้างความเสียหายจากกระแสไฟเกิน ฟิวส์ PPTC ทำหน้าที่เป็นเบรกเกอร์รีเซ็ตตัวเองได้อย่างมีประสิทธิภาพ

5. การรีเซ็ต:เมื่อสภาวะกระแสไฟเกินถูกลบออกหรือแก้ไขข้อบกพร่องแล้ว ฟิวส์ PPTC จะเริ่มเย็นลง เมื่ออุณหภูมิลดลง ความต้านทานของโพลีเมอร์จะค่อยๆ กลับไปสู่สถานะเริ่มต้นที่ต่ำ ซึ่งจะทำให้วงจรกลับสู่การทำงานตามปกติได้

ข้อมูลผลิตภัณฑ์

ชื่อรายการ:	ฟิวส์รีเซตได้ Polyswitch PPTC 16V	คะแนนปัจจุบัน:	0.05A-14A
พิกัดแรงดันไฟฟ้า:	16V DC	ทำลายความจุ:	ต่ำ
พิมพ์:	เรเดียล	การใช้งาน:	PTC ไฟฟ้า, ฟิวส์ซึ่งสามารถตั้งค่าใหม่ได้ PPTC
ประเภทการรีเซ็ต:	รีเซ็ตอัตโนมัติ	แอปพลิเคชัน:	ระบบสื่อสาร
บรรจุุภัณฑ์:	แพ็คเกจมาตรฐาน	มาตรฐานความปลอดภัย:	การปฏิบัติตาม RoHS, Reach, HF

มิติข้อมูลผลิตภัณฑ์

16V PPTC Resettable Fuse

16V PPTC Polyswitch Radial Leaded Fuse dimension

ลักษณะเฉพาะระหว่างอุณหภูมิโดยรอบและกระแสไฟทำงาน

P/N	อุณหภูมิแวดล้อมในการทำงาน
P/N	-40 องศา	-20 องศา	0 องศา	25 องศา	40 องศา	50 องศา	60 องศา	70 องศา	85 องศา
TRA005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
TRA010	0.17	0.15	0.13	0.10	0.07	0.06	0.05	0.04	0.03
TRA017	0.27	0.24	0.21	0.17	0.14	0.12	0.09	0.07	0.05
TRA020	0.32	0.28	0.25	0.20	0.16	0.14	0.12	0.10	0.07
TRA025	0.40	0.34	0.29	0.25	0.20	0.17	0.15	0.13	0.09
TRA030	0.47	0.41	0.36	0.30	0.24	0.21	0.18	0.14	0.10
TRA040	0.62	0.53	0.46	0.40	0.31	0.28	0.23	0.20	0.16
TRA050	0.77	0.67	0.58	0.50	0.40	0.34	0.30	0.25	0.19
TRA065	1.00	0.87	0.75	0.65	0.51	0.45	0.40	0.34	0.22
TRA075	1.04	0.94	0.83	0.75	0.61	0.54	0.46	0.41	0.29
TRA090	1.39	1.22	1.07	0.90	0.72	0.63	0.53	0.45	0.33
TRA110	1.61	1.43	1.24	1.10	0.89	0.83	0.74	0.66	0.56
TRA120	1.76	1.56	1.35	1.20	0.97	0.91	0.81	0.72	0.61
TRA135	1.98	1.75	1.54	1.35	1.08	1.01	0.89	0.78	0.67
TRA160	2.30	2.06	1.82	1.60	1.33	1.20	1.05	0.96	0.78
TRA185	2.68	2.41	2.13	1.85	1.53	1.40	1.23	1.13	0.93
TRA200	3.14	2.70	2.28	2.00	1.80	1.72	1.34	1.23	1.03
TRA250	3.63	3.25	2.88	2.50	2.08	1.93	1.70	1.53	1.30
TRA300	4.34	3.87	3.42	3.00	2.49	2.28	2.02	1.82	1.52
TRA400	5.78	5.15	4.58	4.00	3.28	3.04	2.68	2.42	2.07
TRA500	7.23	6.44	5.73	5.00	4.10	3.80	3.35	3.03	2.59
TRA600	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA700	10.12	9.01	8.02	7.00	5.74	5.32	5.25	4.24	3.62
TRA800	11.56	10.30	9.16	8.00	6.56	6.08	5.36	4.84	4.14
TRA900	13.00	11.58	10.30	9.00	7.38	6.84	5.36	4.84	4.14
TRA1000	14.45	12.88	11.45	10.00	8.20	7.60	6.70	6.05	5.18
TRA1100	15.89	14.16	12.60	11.0	9.02	8.36	7.37	6.66	5.69
TRA1200	17.34	15.45	13.74	12.00	9.84	9.12	8.04	7.26	6.21
TRA1300	18.79	16.74	14.89	13.00	12.66	9.88	8.71	7.87	6.73
TRA1400	20.23	18.03	16.03	14.00	15.31	10.64	9.38	8.47	7.25

แอปพลิเคชัน

1. เครื่องใช้ไฟฟ้า 2. อะแดปเตอร์และเครื่องชาร์จ 3. แผงวงจรพิมพ์ (PCB) 4. อิเล็กทรอนิกส์ยานยนต์; 5. อุปกรณ์โทรคมนาคม 6. ระบบควบคุมอุตสาหกรรม 7. อุปกรณ์การแพทย์ 8. พาวเวอร์แบงค์; 9. ไฟ LED; 10. เครื่องใช้ไฟฟ้า; 11. อุปกรณ์อุตสาหกรรม.

60V resettable PPTC Polyswitch Radial Leaded Fuse application
